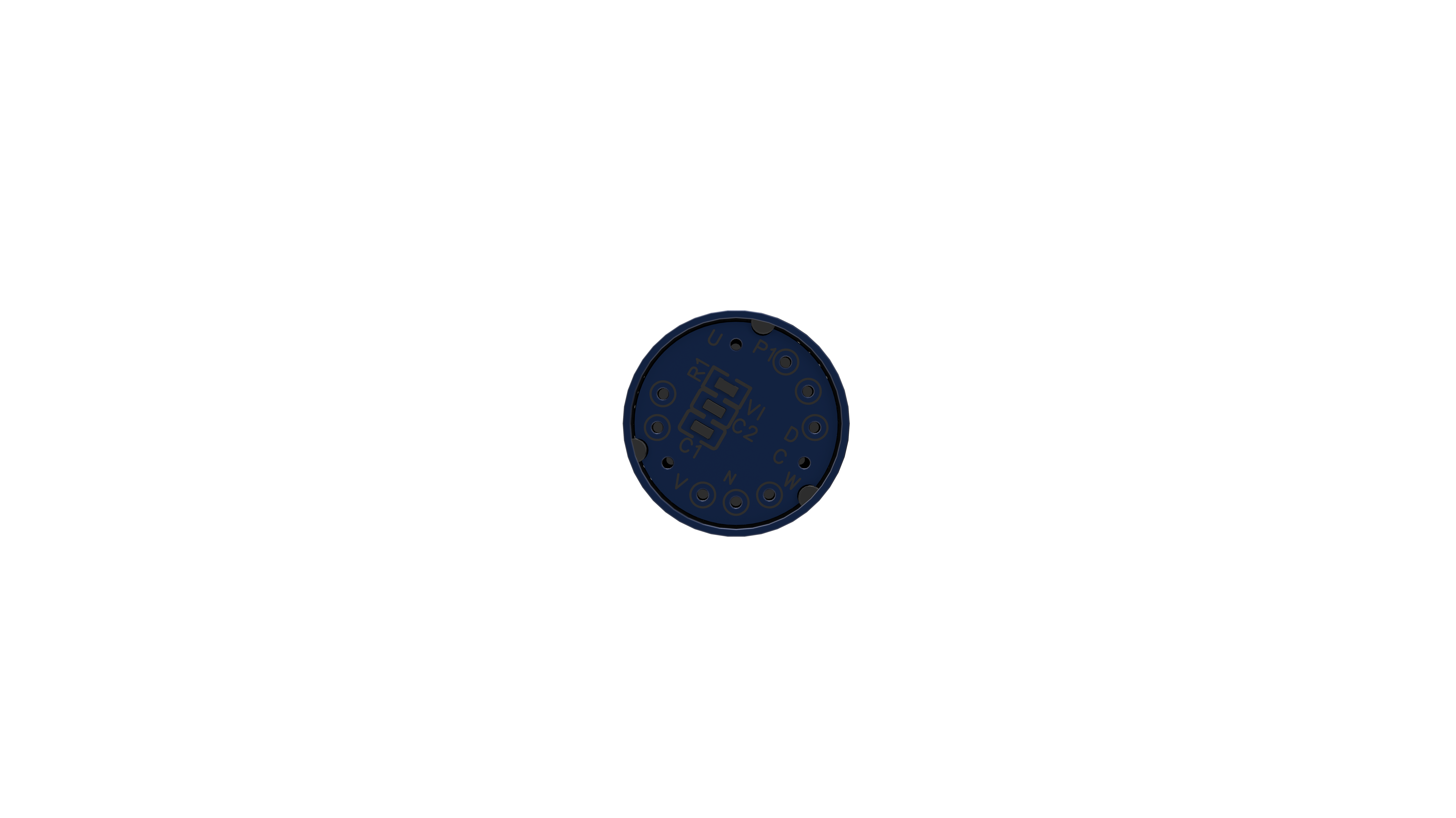

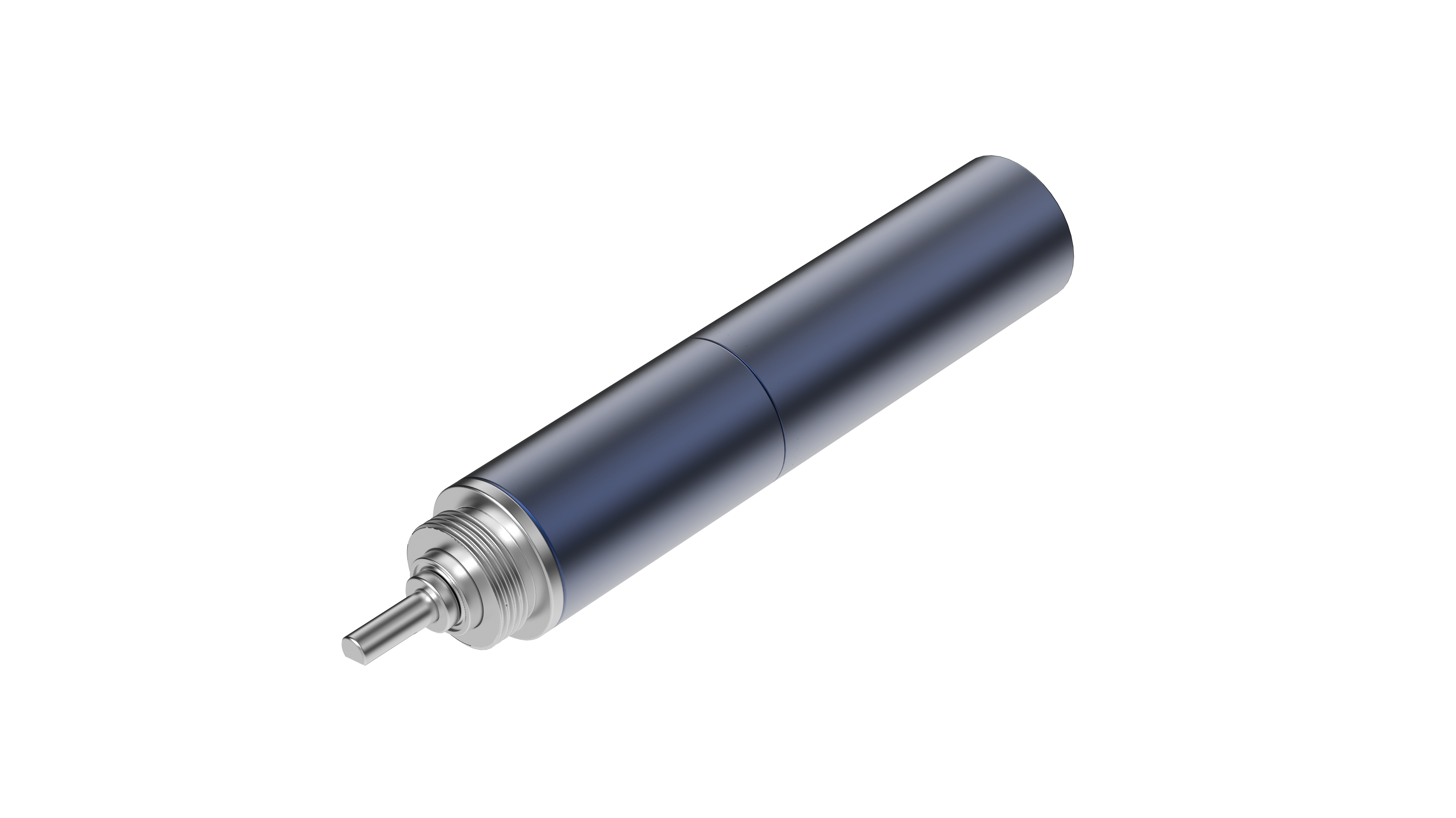

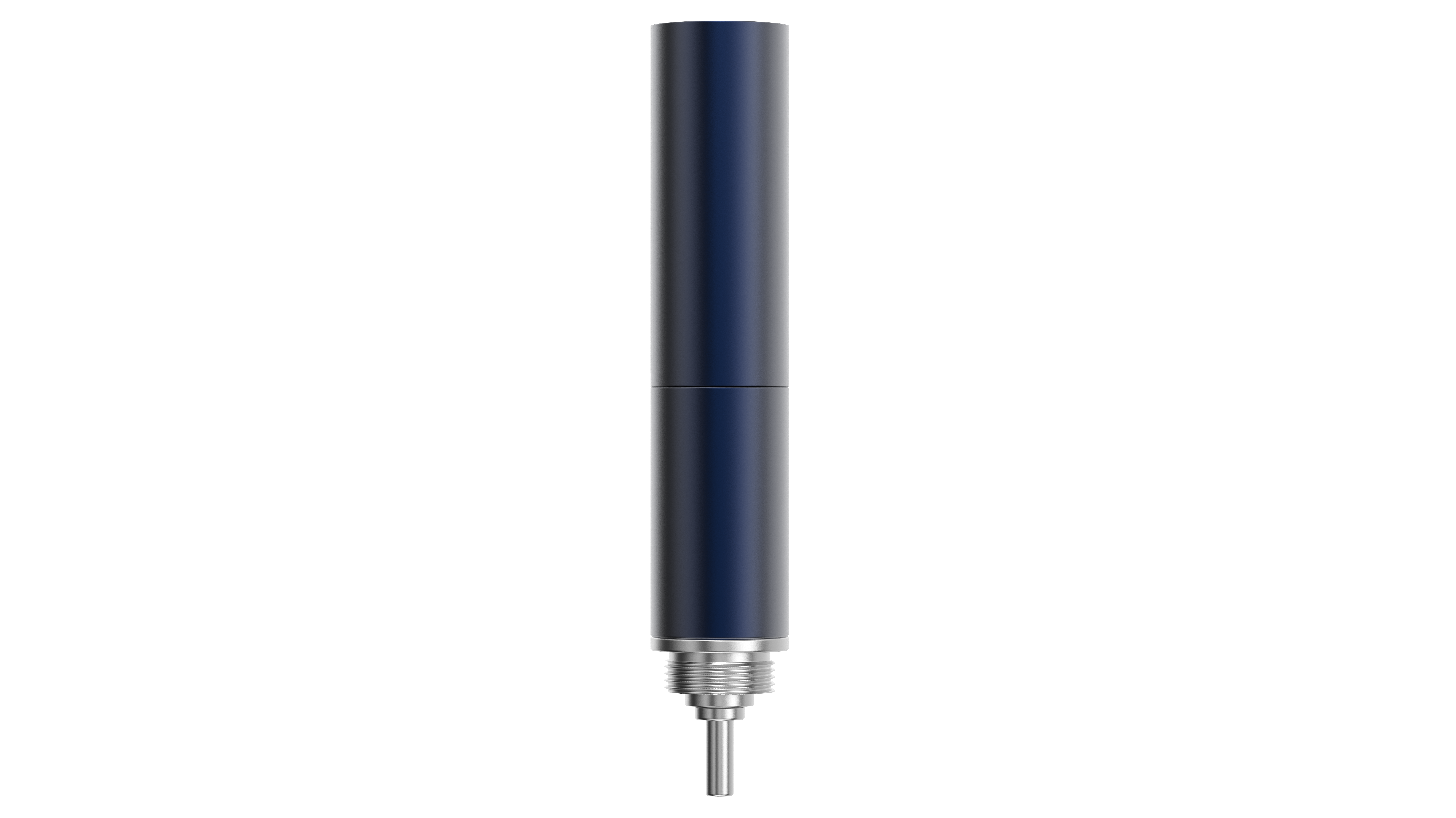

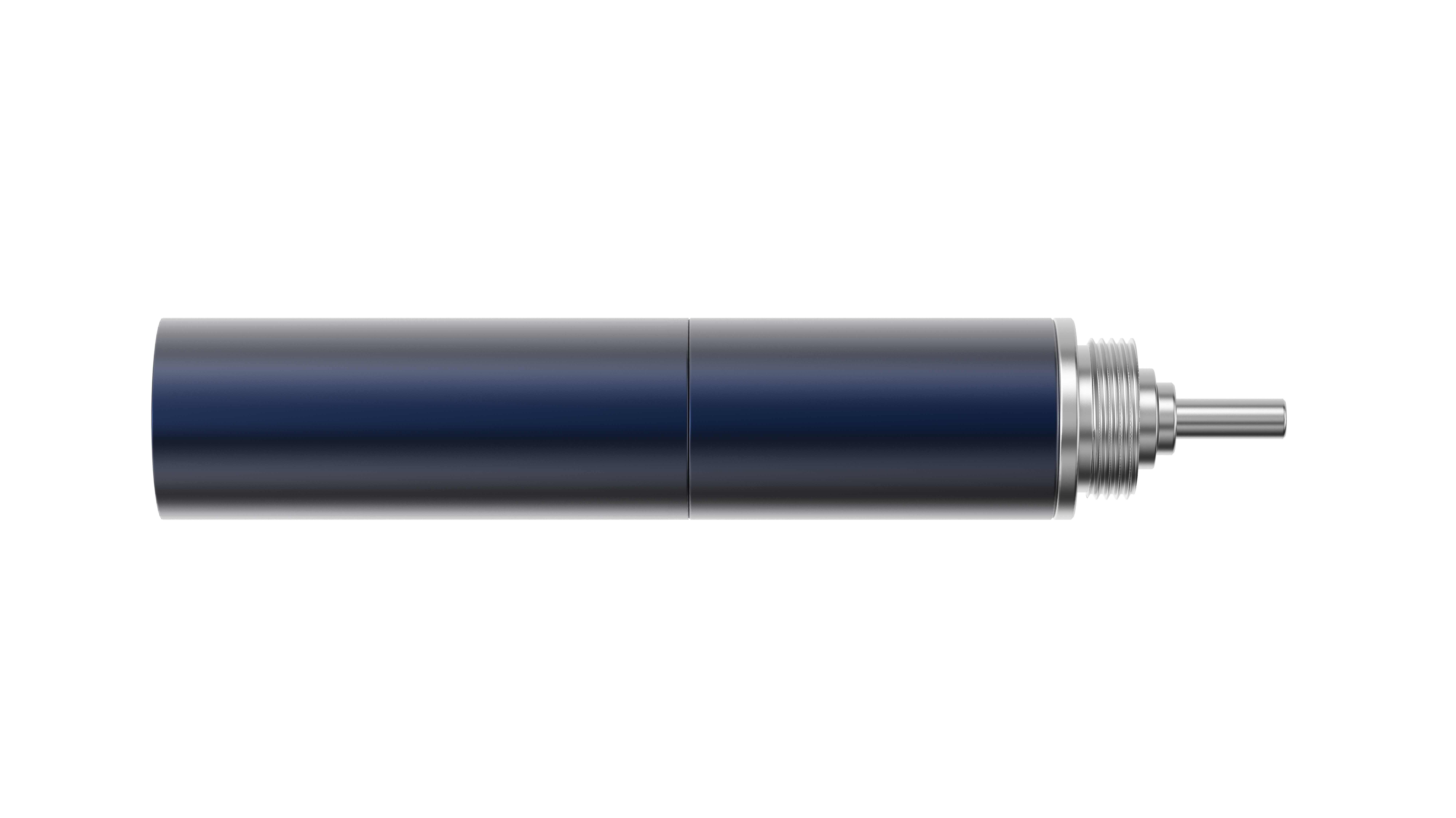

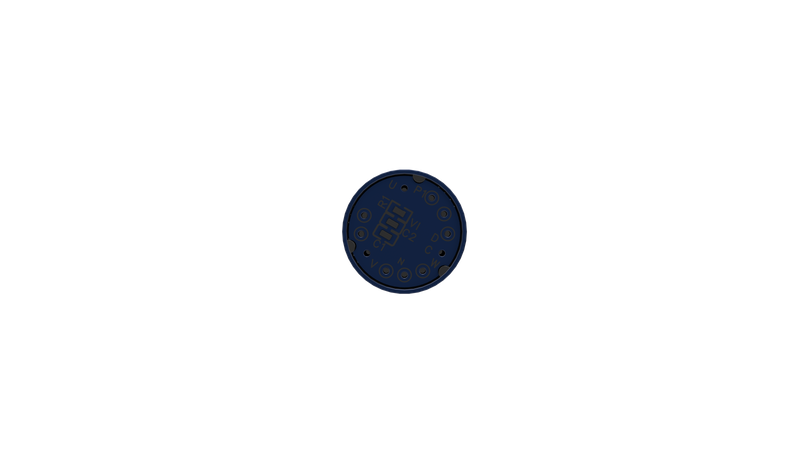

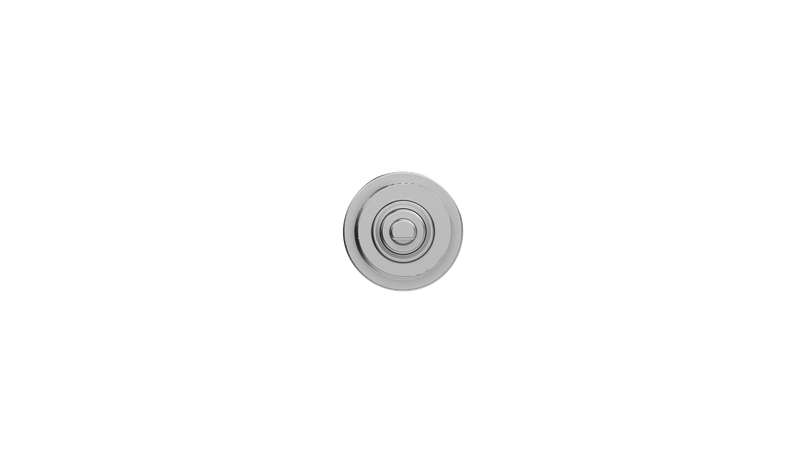

空心杯电机总成JCCA10
级数：1~4
减速比：4.3~807.1
额定转矩：0.004~0.08(Nm)
额定转速：28~5500(RPM)
状态：
询价
电机参数
齿轮箱参数
电机模组参数
外形尺寸图
电机参数
JCCM102631000H12
JCCM102631000H24
长度L1(mm)
26
26
额定电压(VDC)
12
24
空载转速(rpm)
31000
31000
空载电流(mA)
70
35
额定转速(rpm)
23000
23000
额定扭矩(mNm)
1
1
额定电流(A)
0.44
0.22
额定点效率(%)
＞50
＞50
堵转扭矩(mNm)
4
4
堵转电流(A)
1.9
0.95
定子绕组温升(S1)K
＜110
＜110
电机参数
JCCM102631000H12
JCCM102631000H24
长度L1(mm)
26
26
额定电压(VDC)
12
24
空载转速(rpm)
31000
31000
空载电流(mA)
70
35
额定转速(rpm)
23000
23000
额定扭矩(mNm)
1
1
额定电流(A)
0.44
0.22
额定点效率(%)
＞50
＞50
堵转扭矩(mNm)
4
4
堵转电流(A)
1.9
0.95
定子绕组温升(S1)K
＜110
＜110
齿轮箱参数
1级
2级
3级
4级
减速比
4.3/5.3
18.1/22.7/28.4
76.8/96/120.7/151.4
76.8/96/120.7/151.4
连续输出扭矩(Nm)
0.01
0.03
0.15
0.15
瞬时容许扭矩(Nm)
0.02
0.05
0.2
0.2
效率 (%)
90
81
73
73
空载回差 (°）
1.5
1.8
2
2
长度(mm)
9.5
12.7
15.9
15.9
输出轴轴向间隙(mm)
≤0.1
≤0.1
≤0.1
≤0.1
最大轴向负载 (N)
5
5
5
5
最大径向负载(6mm)(N)
10
10
10
10
最大安装力(N)
5
5
5
5
齿轮箱质量(g)
6
7
8
8
温度使用范围(℃)
-40~100
-40~100
-40~100
-40~100
齿轮箱参数
1级
2级
3级
4级
减速比
4.3/5.3
18.1/22.7/28.4
76.8/96/120.7/151.4
76.8/96/120.7/151.4
连续输出扭矩(Nm)
0.01
0.03
0.15
0.15
瞬时容许扭矩(Nm)
0.02
0.05
0.2
0.2
效率 (%)
90
81
73
73
空载回差 (°）
1.5
1.8
2
2
长度(mm)
9.5
12.7
15.9
15.9
输出轴轴向间隙(mm)
≤0.1
≤0.1
≤0.1
≤0.1
最大轴向负载 (N)
5
5
5
5
最大径向负载(6mm)(N)
10
10
10
10
最大安装力(N)
5
5
5
5
齿轮箱质量(g)
6
7
8
8
温度使用范围(℃)
-40~100
-40~100
-40~100
-40~100
型号
额定电压(V)
空载数据
负载数据
总长L(mm)
齿轮箱连续输
出扭矩(Nm)
齿轮箱瞬时容
许扭矩(Nm)
减速比
空载转速(rpm)
空载电流(mA)
负载转速(rpm)
负载电流(A)
扭矩(Nm)
JCCA1036004H24-4
24
7209
50
5349
0.22
0.004
35.5
0.01
0.02
4.3
JCCA1036005H24-5
24
5849
50
4340
0.22
0.005
35.5
0.01
0.02
5.3
JCCA1039014H24-18
24
1713
50
1271
0.22
0.014
38.7
0.03
0.05
18.1
JCCA1039018H24-22
24
1366
50
1013
0.22
0.018
38.7
0.03
0.05
22.7
JCCA1039023H24-28
24
1092
50
810
0.22
0.023
38.7
0.03
0.05
28.4
JCCA1042054H24-76
24
404
50
299
0.22
0.054
41.9
0.15
0.2
76.8
JCCA1042067H24-96
24
323
50
240
0.22
0.067
41.9
0.15
0.2
96
JCCA1042084H24-120
24
257
50
191
0.22
0.084
41.9
0.15
0.2
120.7
JCCA1042106H24-151
24
205
50
152
0.22
0.106
41.9
0.15
0.2
151.4
JCCA1045196H24-326
24
95
50
70
0.22
0.196
45
0.22
0.3
326.3
JCCA1045220H24-409
24
76
50
56
0.22
0.22
45
0.22
0.3
409.2
JCCA1045220H24-513
24
60
50
45
0.15
0.22
45
0.22
0.3
513.1
JCCA1045220H24-636
24
49
50
36
0.15
0.22
45
0.22
0.3
636
JCCA1045220H24-807
24
38
50
28
0.15
0.22
45
0.22
0.3
807.1
注：1.以上空心杯模组参数选用JCCM102631000H24电机，选用其他电机时模组参数请咨询厂家;
2.H代表有霍尔开关。
型号
额定电压(V)
空载数据
负载数据
总长L(mm)
齿轮箱连续输
出扭矩(Nm)
齿轮箱瞬时容
许扭矩(Nm)
减速比
空载转速(rpm)
空载电流(mA)
负载转速(rpm)
负载电流(A)
扭矩(Nm)
JCCA1036004H24-4
24
7209
50
5349
0.22
0.004
35.5
0.01
0.02
4.3
JCCA1036005H24-5
24
5849
50
4340
0.22
0.005
35.5
0.01
0.02
5.3
JCCA1039014H24-18
24
1713
50
1271
0.22
0.014
38.7
0.03
0.05
18.1
JCCA1039018H24-22
24
1366
50
1013
0.22
0.018
38.7
0.03
0.05
22.7
JCCA1039023H24-28
24
1092
50
810
0.22
0.023
38.7
0.03
0.05
28.4
JCCA1042054H24-76
24
404
50
299
0.22
0.054
41.9
0.15
0.2
76.8
JCCA1042067H24-96
24
323
50
240
0.22
0.067
41.9
0.15
0.2
96
JCCA1042084H24-120
24
257
50
191
0.22
0.084
41.9
0.15
0.2
120.7
JCCA1042106H24-151
24
205
50
152
0.22
0.106
41.9
0.15
0.2
151.4
JCCA1045196H24-326
24
95
50
70
0.22
0.196
45
0.22
0.3
326.3
JCCA1045220H24-409
24
76
50
56
0.22
0.22
45
0.22
0.3
409.2
JCCA1045220H24-513
24
60
50
45
0.15
0.22
45
0.22
0.3
513.1
JCCA1045220H24-636
24
49
50
36
0.15
0.22
45
0.22
0.3
636
JCCA1045220H24-807
24
38
50
28
0.15
0.22
45
0.22
0.3
807.1
注：1.以上空心杯模组参数选用JCCM102631000H24电机，选用其他电机时模组参数请咨询厂家;
2.H代表有霍尔开关。
JCCA10外形尺寸图.pdf
{"json":"[{\"photoId\":\"420750494\",\"photoType\":\"pdf\",\"photoSize\":\"67\",\"name\":\"JCCA10外形尺寸图.pdf\",\"fileId\":\"13167304\",\"encodeFileId\":\"bBUKVYLGwiAO\",\"photoUrlNormal\":\"//jkrorwxhpknill5p-static.micyjz.com/static/assets/widget/images/downloadNew/pdf.svg\"}]","type":"1"}
相关产品
空心杯电机总成 JCCA08

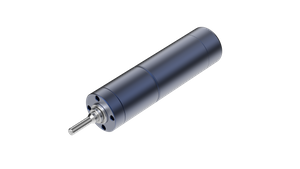

空心杯电机总成JCCA12
